◆ Vilka är viktiga designöverväganden för flerkammarsuggformar?
Designstadiet är avgörande för att skapa effektivtså formar med flerkammare. Nyckelfaktorer inkluderar:
1. Antal och layout av kaviteter för att balansera produktivitetsvinster och komplexitet
2. Standardisera hålrum för jämn kvalitet om möjligt
3. Optimerad matar- och grinddesign för att säkerställa enhetligt metallflöde
4. Lämpliga ventiler och porositet för att ventilera ut gaser från alla kammare
5. Strukturell styvhet för att motstå högre hälltryck
6. Redovisa för ökade krympningsstammar från flera hot spots
7. Enkla avskiljningslinjer för ren urtagning av flera gjutgods
8. Dragvinklar för att förbättra mönsteravdraget och minska sandinneslutningsdefekter
9. Simuleringsmodellering för att förutsäga fyllnings- och stelningsmönster
Att få layout, matare, ventiler och styvhet rätt i designen förhindrar defekter och kvalitetsproblem. Simuleringsverktyg hjälper till att perfekta komplexa konstruktioner.
◆ Vilka processkontrollfaktorer är kritiska för flerkammarsuggformar?
Stränga processkontroller måste implementeras för att dra nytta avså formar med flera kammare:
1.Närmare övervakning och kontroll av metallkemi, temperaturer och hällhastigheter
2.Standardiserade formtvättprocedurer för att konditionera alla hålrumsytor
3.Tight kontroll av mögelframställningssteg som sandkvalitet, stampning och konditionering
4. Förhindra mönsterslitage genom strikta underhållsprocedurer
5.Balanserad kylning och minimal temperaturvariation mellan kaviteter
6. Samordnad utvinning av gjutgods utan mögelförvrängning
7. Automatisera processer för konsekvens mellan höga volymer
8. Robust kvalitetskontroll på alla håligheter innan du går till efterbehandling
Vaksamhet krävs vid processkontroll för att minimera variationen mellan håligheter i samma form.
◆ Hur bör flerkammarmönster och verktyg utformas?
Medan du planerar konstruktioner och verktyg förså formar med flera kammare, finns det några signifikanta variabler att överväga för att uppnå bästa presentation och konsistens över alla hål. Här är några extra finesser om vart och ett av de centrala frågor som hänvisats till tidigare:
1. Starka, högprecisionsexempel för repeterbarhet:Expertexemplet är anläggningen för att göra många gropar, så att uthärda de brutala tillstånden av omhastad användning utan att påverka lagerprecisionen borde vara kapabel. Att använda utmärkta material och noggrann bearbetning är grundläggande för att uppnå detta.
2. Utbytbara exempeldelar och inbäddningar:Genom att planera designdelar och inbäddningar som lätt kan bytas ut, kan producenter utöka anpassningsförmågan och kompetensen i arrangemang med flera depressioner. Detta gör också underhåll, fix och justeringar enklare när det är nödvändigt.
3. Normaliserade mönster mellan depressioner närhelst situationen tillåter:Normalisering av plan och aspekter mellan hålen kan begränsa variationen och arbeta med kvalitetskonsistens över alla delar som skapas av formen. Detta inkluderar höjdpunkter, till exempel grind- och matarramverk, såväl som dragpunkter, filéer och tätningar.
4. Dra ut spetsar, filar och stramar för att ytterligare utveckla flexibiliteten:Denna plan belyser arbete med metallström under projicering, vilket förhindrar brister som krympning eller bristfällig fyllning. De gör det också enklare att ta bort den ifyllda delen från formuläret utan att orsaka skada.
5. Enkla klyvlinjer för att förhindra sandinkorporering:En omisskännlig klyvningslinje mellan anpassning och drag är grundläggande för att begränsa sandinblandningar och hålla det yttre lagret av den färdiga delen perfekt och slät.
6. Inbyggda matar- och grinddelar:Matar- och grinddelar som är inbyggda i formkonfigurationen kan effektivisera metallströmmen under projicering, vidareutveckla delens respektabilitet och minska risken för deformiteter som porositet eller sprinters.
7. Arrangemang för att justera och anpassa och dra:Lämpligt arrangemang och stöd för anpassningen och draget är brådskande för att hålla jämna steg med den primära pålitligheten under projekteringen. Utmärkta karaffer, cinches och arrangemangsutrustning hjälper till att garantera att alla fördjupningar är exakt placerade och upprätthållna.
8. Ärmar i slitstarka segment för att vidareutveckla apparatens livslängd:Genom att konsolidera utbytbara hylsor i områden med högt slitage kan tillverkarna bredda apparatens livslängd och minska underhållsbehoven. Dessa ärmar fungerar som försonliga slitdelar som skyddar den grundläggande delen av formen från extremt slitage och skador.
9. Strategier för designutredning, fixering och kapacitet:Tydliga strategier för att undersöka, fixa och lägga undan exempel och verktyg är grundläggande för att hålla jämna steg med långdistansutförande och konsekvens. Normala bedömningar och underhåll kan hjälpa till att särskilja och lösa problem innan de orsakar personliga tids- eller kvalitetsproblem.
I sammanfattning är uppgradering av design och verktyg grundläggande för att uppnå stabila resultat av högsta kvalitet i produkten. Genom att anamma en omfattande metodik som integrerar dessa nyckelplansfaktorer kan tillverkare utöka produktiviteten, begränsa brister och producera stadiga, fantastiska delar.
Slutsats

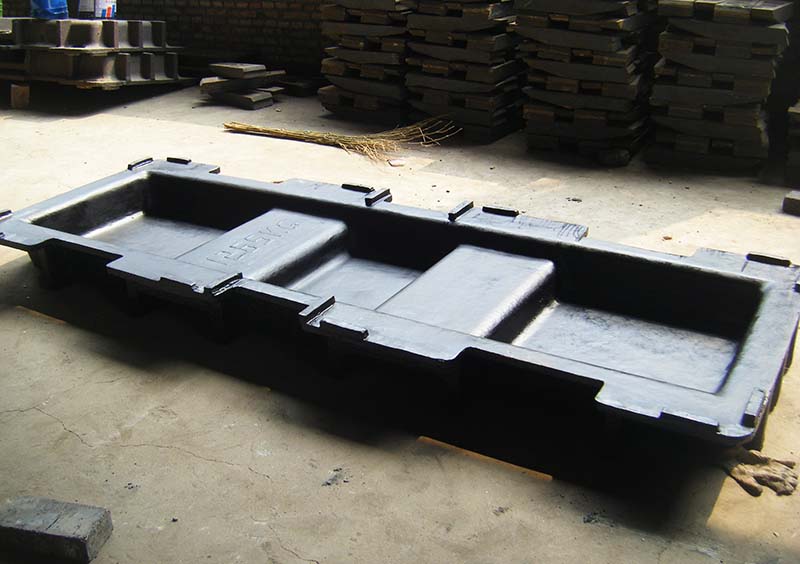

När det är genomtänkt konstruerat,så formar med flera kammaremöjliggör massproduktionseffektivitet. Designen måste dock balansera produktivitetsvinster mot den ökade komplexiteten. Med simuleringsverktyg och strikta processkontroller kan gjuterier optimera dessa formar för att uppnå hög genomströmning av kvalitetsgjutgods. Nyckeln är att hantera variationen mellan kammaren genom robusta mönster, verktyg och procedurer för bästa praxis. Mer information kontakta osstech@huan-tai.org.
Referenser
Jain, PL (2009). Principer för gjuteriteknik. New Delhi: Tata McGraw-Hill Education.
Jones, S. (2002). Framsteg inom skalformningsmaterial och processer. Transactions of the Institute of Marine Engineers, 114(2), 77-83.
Kalpakjian, S. & Schmid, SR (2014). Tillverkningsteknik och teknik. Upper Saddle River, NJ: Pearson.
Liu, J., Hu, B., Dong, Q., & Cai, Z. (2004). Pressgjutning med flera kaviteter av magnesiumlegering AZ91D-Numerisk simulering och experimentell verifiering. Journal of Materials Processing Technology, 146(2), 215-221.
Stefanescu, DM (2015). Datorsimulering av tillverkningsprocesser. I ASM Handbook (Vol. 22, s. 353-367). ASM International.
