I stålgjutningens rike står grindnings- och riseringssystemen som två grundläggande pelare som avsevärt påverkar kvaliteten och integriteten i de slutliga gjutningarna. Som en erfaren leverantör av stålgjutningar har jag bevittnat första hand den avgörande roll som dessa system spelar i gjutningsprocessen. I den här bloggen kommer jag att fördjupa mig i grindning och riseringssystem och belysa deras funktioner, typer och betydelse i stålgjutning.
Förstå grindsystemet
Grindsystemet fungerar som vägen genom vilket smält stål införs i mögelhålan. Dess primära funktioner är att kontrollera flödet av smält metall, förhindra turbulens och säkerställa enhetlig fyllning av formen. Ett väl utformat grindsystem är avgörande för att producera defekt - gratis gjutningar.
Del av grindningssystemet
- Hällbassäng: Detta är utgångspunkten för grindsystemet. Det fungerar som en behållare för det smälta stålet, vilket gör att det kan flyta smidigt in i spruen. Hällbassängen hjälper till att minska påverkan av den fallande smälta metallen och minimerar stänk.
- Spruta: Sprue är en vertikal kanal som förbinder hällbassängen till löparsystemet. Det ger den initiala accelerationen till den smälta metallen när den sjunker på grund av tyngdkraften. Utformningen av spruen, inklusive dess diameter och längd, beräknas noggrant för att kontrollera flödeshastigheten för det smälta stålet.
- Löpare: Löpare är horisontella kanaler som distribuerar det smälta stålet från gran till grindarna. De är utformade för att säkerställa ett jämnt flöde av metall till alla delar av formen. Korsets sektionsarea och form på löparna är optimerade för att minimera värmeförlust och tryckfall.
- Granar: Grindar är de slutliga öppningarna genom vilka det smälta stålet kommer in i mögelhålan. De styr inledningen av den smälta metallen i gjutningen. Portarnas storlek, form och plats är kritiska eftersom de kan påverka fyllningsmönstret, stelningssekvensen och bildningen av defekter som kallstängningar och porositet.
Typer av grindsystem
- Toppgrindningssystem: I ett toppgrindningssystem hälls det smälta stålet direkt i toppen av mögelhålan. Denna typ av grindsystem är enkelt och enkelt att designa. Det kan emellertid orsaka överdriven turbulens och oxidation av den smälta metallen, vilket leder till bildning av defekter.
- Nedre grindningssystem: I ett bottengrindningssystem kommer det smälta stålet in i mögelhålan från botten. Detta hjälper till att minska turbulensen och minimera risken för oxidation. Det är särskilt lämpligt för stora och komplexa gjutningar där ett smidigt fyllningsmönster krävs.
- Parting - Line Gating System: Parting -linjesystemet är beläget vid formlinjen på formen. Det ger ett balanserat flöde av smält metall till båda halvorna av formen. Denna typ av grindsystem används vanligtvis i sandgjutningsprocesser.
Riseringssystemets betydelse
Riseringssystemet, även känt som matarsystemet, är utformat för att kompensera för krympningen som inträffar under stelningen av det smälta stålet. När den smälta metallen svalnar och stelnar genomgår den en volymetrisk sammandragning. Om denna krympning inte kompenseras ordentligt kan det leda till bildning av krympningshålrum och porositet i gjutningen.
Riseringssystemets funktioner
- Krympningskompensation: Risernas primära funktion är att leverera ytterligare smält metall till gjutningen när den stelnar. Genom att upprätthålla en reservoar av smält metall säkerställer stigaren att krympningshålrummen är fyllda, vilket resulterar i en tät och defekt - fri gjutning.
- Gasventilation: Risers kan också fungera som ventiler för gaserna som genererades under stelningsprocessen. Dessa gaser, såsom väte och syre, kan orsaka porositet och andra defekter om de inte får fly från formen.
- Värmereglering: Riser kan hjälpa till att kontrollera stelningshastigheten för gjutningen. Genom att tillhandahålla en värmekälla kan stigningen bromsa stelningsprocessen i vissa områden i gjutningen, vilket säkerställer ett mer enhetligt stelningsmönster.
Typer av risers
- Öppna risers: Öppna risers utsätts för atmosfären. De är enkla att konstruera och ger god synlighet för den smälta metallnivån. De är emellertid benägna att värmeförlust och oxidation, vilket kan minska deras effektivitet.
- Blinda risers: Blind risare är helt inneslutna i formen. De har mindre värmeförlust jämfört med öppna risare och är mer effektiva i att kompensera för krympning. De är dock svårare att designa och övervaka.
- Isolerade risers: Isolerade risare är täckta med isolerande material för att minska värmeförlusten. Detta gör att den smälta metallen i stigaren förblir flytande under en längre tid, vilket ökar dess effektivitet vid kompensation för krympning.
Samspelet mellan Gating och Risering Systems
Gating- och riseringssystemen är nära sammankopplade och måste utformas i harmoni för att uppnå optimal gjutkvalitet. Grindsystemet bestämmer hur det smälta stålet införs i formen, medan riseringssystemet säkerställer att gjutningen stelnar utan defekter.
Exempelvis kan platsen för grindarna påverka gjutningens stelning, vilket i sin tur påverkar designen och placeringen av stigerören. Om grindarna placeras på ett sådant sätt att den smälta metallen flödar ojämnt genom formen, kan det leda till ojämn stelning och bildning av krympningsdefekter. I detta fall måste stigererna vara strategiskt placerade för att kompensera för den icke -enhetliga krympningen.
Våra erbjudanden som stålgjutningsleverantör
Som en ledande leverantör av stålgjutningar har vi lång erfarenhet av att utforma och implementera effektiva grindnings- och riseringssystem. Vårt team av experter använder Advanced Computer - Aided Design (CAD) och simuleringsprogramvara för att optimera grind- och stigande mönster för varje specifikt gjutningsprojekt.

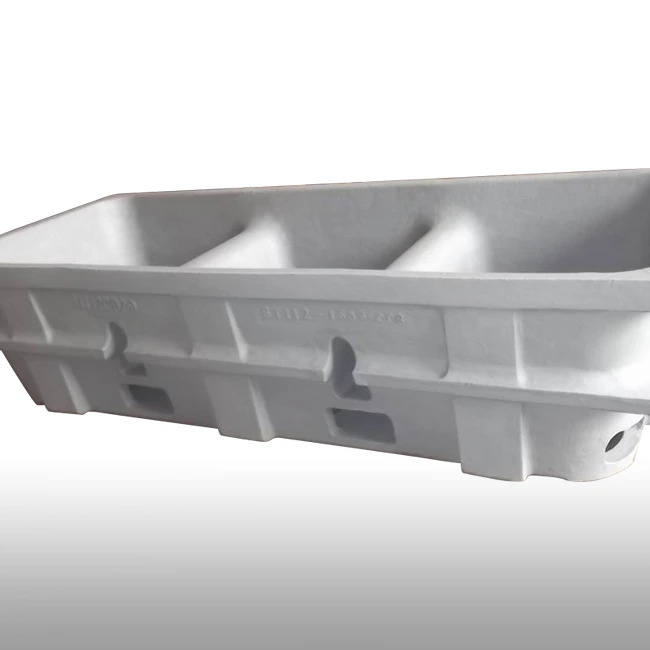

Vi erbjuder ett brett utbud av stålgjutningar, inklusiveVärmebeständig stålmetallsmältning,Aluminiumsmältande drosspannorochÅtervinningspannan i aluminium. Våra gjutningar är kända för sina högkvalitativa, utmärkta mekaniska egenskaper och dimensionell noggrannhet.
Oavsett om du behöver en liten skala anpassad gjutning eller en stor volymproduktionskörning, har vi kapacitet och expertis för att uppfylla dina krav. Vår stat - av - konsttillverkningsanläggningarna är utrustade med den senaste utrustningen och tekniken, vilket säkerställer effektiva och exakta produktionsprocesser.
Varför välja våra stålgjutningar?
- Kvalitetssäkring: Vi följer strikta kvalitetskontrollåtgärder i varje steg i gjutningsprocessen. Från råmaterialinspektion till slutprodukttestning säkerställer vi att våra gjutningar uppfyller eller överskrider industristandarder.
- Anpassning: Vi förstår att varje kund har unika krav. Vårt team av ingenjörer arbetar nära med dig för att utveckla anpassade grindnings- och stigande lösningar som är skräddarsydda efter dina specifika gjutbehov.
- Konkurrenskraftig prissättning: Vi erbjuder konkurrenskraftiga priser utan att kompromissa med kvaliteten. Våra effektiva produktionsprocesser och skalfördelar gör det möjligt för oss att ge kostnader - effektiva stålgjutningar.
Kontakta oss för upphandling och diskussion
Om du är på marknaden för högkvalitativa stålgjutningar och vill lära dig mer om våra grindnings- och stigande lösningar, uppmuntrar vi dig att komma i kontakt med oss. Vårt säljteam är redo att hjälpa dig med alla frågor du kan ha och diskutera dina upphandlingskrav. Vi ser fram emot möjligheten att arbeta med dig och ge dig de bästa stålgjutningslösningarna.
Referenser
- Campbell, J. (2003). Gjutgods. Butterworth - Heinemann.
- Whelan, TF (1989). Principer för stålgjutning. ASM International.
- Flemings, MC (1974). Stelningsbehandling. McGraw - Hill.
